產品型號：J41F46、J641F46、J941F46
產品口徑：DN15-DN150
產品壓力：1.6mpa-2.5mpa
連接方式：法蘭
閥體材質：鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦J41F46直通式襯氟截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

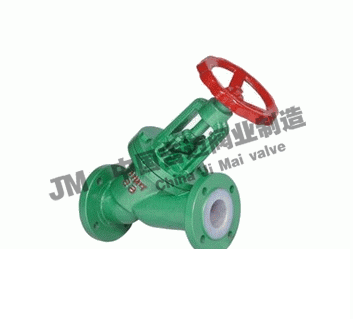

J41F46直通式襯氟截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。

直通式襯氟截止閥基本型號

手動	J41F3	角式	J441F3
	J41F46		J441F46
氣動	J641F3	電動	J941F3
	J641F46		J941F46

直通式襯氟截止閥技術規范

設計標準	GB12233/GB12233
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	手動、電動、氣動

直通式襯氟截止閥主要零部件材料表

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥桿	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活節螺栓	35		1Cr17Ni2		1Cr17Ni2
7	閥桿螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	緊固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	WCB		WCB		WCB

直通式襯氟截止閥主要外形和連接尺寸

公稱通經		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18
125	5	400	245	210	185	3	24	8-φ18
150	6	480	280	240	210	3	24	8-φ23
200	8	495	335	295	265	3	26	8-φ23
250	10	622	390	350	320	3	28	12-φ23
300	12	698	440	400	368	4	28	12-φ23
350	14	787	500	460	428	4	30	16-φ23
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	20	4-φ18
80	3	310	195	160	135	3	22	8-φ18
100	4	350	215	180	155	3	24	8-φ18
125	5	400	245	210	185	3	26	8-φ18
150	6	480	280	240	210	3	28	8-φ23
200	8	495	335	295	265	3	30	12-φ23
250	10	622	405	355	320	3	32	12-φ25
300	12	698	460	410	375	4	34	12-φ25
PN2.5MPa
15	1/2	130	95	65	45	2	16	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14
32	11/4	180	135	100	78	2	18	4-φ18
40	11/2	200	145	110	85	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18
65	21/2	290	180	145	120	3	22	8-φ18
80	3	310	195	160	135	3	22	8-φ18
100	4	350	230	190	160	3	24	8-φ23
125	5	400	270	220	188	3	28	8-φ25
150	6	480	300	250	218	3	30	8-φ25
