產品型號：J41H
產品口徑：DN15-DN400
產品壓力：10K-16K
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦日標法蘭截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

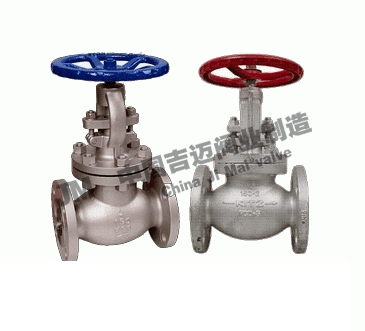

日標法蘭截止閥閥體材質有：鑄鋼、不銹鋼（304、316、316L、雙相不銹鋼等），適用于公稱壓力10K-20K，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

工作原理：

日標法蘭截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，截止閥的密封也較嚴密。日標法蘭截止閥閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。

產品特點：

1、結構設計緊湊合理，造型美觀。

2、采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。

3、產品設計制造符合國內外的先進標準要求，密封可靠，性能優良。

4、采用國內外多種配管法蘭密封面型式，滿足各種工程需要及用戶要求。

5、閥體材料品種齊全、填料、墊片亦根據實際工況或用戶要求合理選配，可適用于各種壓力，溫度及介質工況。

日標法蘭截止閥標準：

☆設計與制造按JIS B2071

☆結構長度按JIS B2002

☆法蘭連接尺寸按JIS B2212，2214

☆檢驗按JIS B2003

試驗壓力：

主要零件材料：

主要連接尺寸(10K)：

主要連接尺寸(20K)：

日標法蘭截止閥結構圖紙：

日標法蘭截止閥結構圖紙
