產品型號：Q941F46
產品口徑：DN15-DN250
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦Q941F46電動襯氟球閥≧也是國內球閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

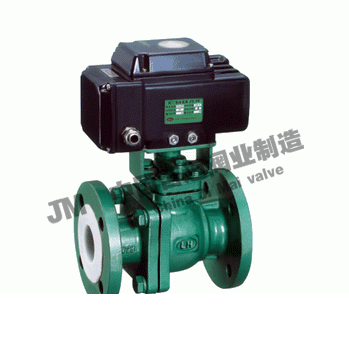

Q941F46電動襯氟球閥由JM系列電動執行機構和襯氟球閥組成，由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚四氟乙丙烯（簡稱F46），故具有可靠的耐腐蝕性和密封性。電動襯氟球閥執行機構能提供足夠的轉距，保證閥的可靠開、閉，并帶有自動復位的離合器，失電時可自動復位。內置閥位反饋裝置可實現閥位信號的傳遞和遠程控制。

二、電動襯氟球閥特點

1、耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、采用軟密封閥座，密封性能好。
3、體積小，重量輕，結構簡單，安裝維修方便。
4、流阻小，流通能力

三、電動襯氟球閥主要零部件材料

型式：直通兩分式鑄造球閥
公稱通徑： DN15～200mm
公稱壓力： PN1.0、1.6MPa (ANSI 150Lb)
連接形式：法蘭連接 JB/T79-94(ANSI16.5)
材料： ZG230-450襯F46、ZG1Cr18Ni9Ti襯F46
上閥蓋：與閥體一起鑄造
填料：聚四氟乙烯
介質溫度：-20～+150℃
閥芯形式：球型閥芯
流量特性：快開特性
閥座：聚四氟乙烯
材料： ZG230-450襯F46、ZG1Cr18Ni9TI襯F46
閥芯轉角： 90°

四電動襯氟球閥執行機構選配介紹

JM系列執行機構技術參數		閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN10～150mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
動作時間	15秒/30秒/60秒	執行機構	可另配PSQ、HQ、UNIC、361RS 等系列電子式電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調范圍	DN10-80	DN100-150
環境溫度	-30°～60°	可調范圍	250:1	350:1
手動操作	同附帶手柄操作	基本誤差	±1%
限位	電氣、機械二重限位	死區	≤1%
防護等級	相當于IP-65	回差	≤1%
位置測量	可選裝開關或電位計	適用溫度	密封面
驅動電機	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
			PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

項目類型	JM-05	JM-10	JM-20	JM-40	JM-60	JM-100	JM-200
輸出力矩	50N.M	100 N.M	200 N.M	400 N.M	600 N.M	1000 N.M	2000 N.M
動作范圍	0～90°
額定電流	0.15A	0.3A	0.45A	0.7A	0.7A	0.85A	0.85A
絕緣電阻	100M/DC500V
電源	AC110/220/380V DC24V
電機功率	8W/E	23 W/E	45 W/E	90 W/E	90 W/E	120 W/E	120 W/E
選配閥門	15-25	15-65	80-100	100-125	125-150	150-200	200-250
執行器重量	2.6Kg	4.2 Kg	7.9 Kg	8.7 Kg	9 Kg	14.7 Kg	15 Kg

所配閥門壓力為1.6MPa

五、電動襯氟球閥外形尺寸

公稱通徑		標準值						參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-￠d	L1	H
DN(mm)	NPS(inch)	PN1.6(MPa)
15	1/2	140/130	95	65	45	2	14	4-￠14	231	350
20	3/4	140/130	105	75	55	2	16	4-￠14	231	370
25	1	150/1340	115	85	65	2	16	4-￠14	231	375
32	11/4	165	135	100	78	2	18	4-￠18	231	385
40	11/2	180/165	145	110	85	3	18	4-￠18	231	390
50	2	200/203	160	125	100	3	20	4-￠18	231	435
65	21/2	220/222	180	145	120	3	20	4-￠18	261	460
80	3	250/241	195	160	135	3	22	4-￠18	261	465
100	4	280/305	215	180	155	3	24	8-￠18	285	612
125	5	320/356	245	210	185	3	26	8-￠18	285	625
150	6	360/394	280	240	210	3	28	8-￠23	325	700
200	8	457	335	295	265	3	30	8-￠23	325	740

訂貨說明

1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V

2、介質類型、溫度、壓力

3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型

4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
