第一代（其他廠家
|
第二代（其他廠家）
|
第三代（大田閥門研制）
|
|

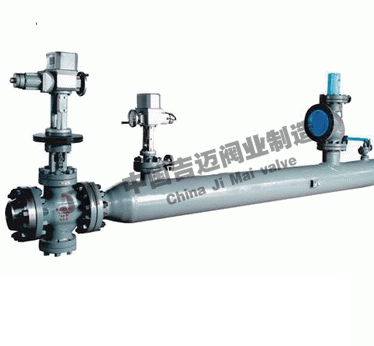

減溫減壓
|
為單級柱塞式結構
缺點
噪聲較大易引起振動影響閥門的使用壽命；調節范圍窄，只有一級可調；
由于多采用范圍選型故調節性能不準確。
|
為單級柱塞式結構
優點
將噴咀裝在閥內，霧化效果好。
缺點
噪聲較大易引起振動影響閥門的使用壽命；調節范圍窄，只有一級可調；
由于多采用范圍造型故調節性能不 準確。
|
為多級籠式結構
優點
將噴咀裝在閥內，霧化效果好。
閥內多級可調；
調節范圍0-100%可調；
針對用戶的使用參數進行設計，通過變量計算來確保每一級的調節準確性。
同時籠式結構可起到消音的作用。
|
|
管
道
|
減壓管道與減溫管道相連接的結構
缺點
管路過于冗長，減壓管道加多個 節流孔板來彌補減壓閥的不足；
減溫管道內裝有混合管道與文式管增加了成本、增加了重量、增 加了占地面積、故障率高、不便于安裝與維修。
|
取消了減溫管道
優點
縮短了主蒸汽管道的長度；
減輕了重量、降低了占地面積、 減少了故障、方便了安裝與維修。
缺點
管道加多了節流孔板來彌補減溫
減壓閥的不足；而節流孔板不能 進行調節。
|
取消了減溫管道
優點
由于多級減壓在閥內完成省去了管道上的節流孔板從而大大縮短了主蒸汽管道的長度。
減輕了重量、降低了占地面積、減少了故障、方便了安裝與維修。
|
|
節流閥
|
配合調節閥使用，給調節閥定壓用
|
配合調節閥，給調節閥定壓用
|
調節閥可單獨使用，不需要配節流閥 或節流裝置。
|
|
調節閥
|
多為單級定壓差結構 缺點
調節范圍窄，只有一級可調；由于多采用范圍選型故調節性能不準確。
不能適用于各種壓差，必須有輔助裝置配合使用，一般不能單獨使用。
|
多為單級定壓差結構 缺點
調節范圍窄，只有一級可調；
由于多采用范圍選型故調節性能不準確。
不能適用于各種壓差，必須有輔助裝置配合使用，一般不能單獨使用。
|
為多級定壓差結構 優點
多級可調，調節性能準確，采用變量設計，能適合于各種壓差，可單獨使用。
|
|
噴咀
|
為可調式或固定式結構 缺點
直接安裝在主管道上，霧化效果差，致使主管道內容易積水造成水擊現象，從而引起管道振動，減少使用壽命；
由于在管道內噴水減溫必須要有一定長度的霧化段，致使主管道 過于冗長。
|
固定式結構裝入閥內 優點
改善了霧化效果，省去了霧化段，避免了管道積水所造成的水擊現象，提高裝置的使用壽命。
|
固定式或可調式結構直接裝入閥內 優點
由于多級減壓在閥內完成省去了管道上的節流孔板從而大大縮短了主蒸汽管道的長度。
減輕了重量、降低了占地面積、減少了故障、方便了安裝與維修。
|
