產品型號：HRW3、HR3
產品口徑：DN15-DN50
產品壓力：150LB
連接方式：法蘭,內螺紋，承插焊
閥體材質：鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦HRW3、HR3高溫高壓蒸汽疏水閥≧也是國內疏水閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

【HR3高溫高壓圓盤式蒸汽疏水閥/疏水閥生產廠家簡單介紹】

HRF3、HRW3、HR3高溫高壓圓盤式蒸汽疏水閥用于高溫高壓的飽和和蒸汽主管和透平機的蒸汽亞臨界狀態使用。高溫高壓疏水閥內部裝有自動吹除裝置。新型式閥片、密封極為可靠。蒸汽保溫裝置，高效節能。可迅速排出設備起動時的空氣殛冷凝結水、排量大、漏汽率小。抗蝕性強．動作可靠，經久耐用。在工作壓力范圍內，無需調整，節能效果顯著。

【詳細說明】

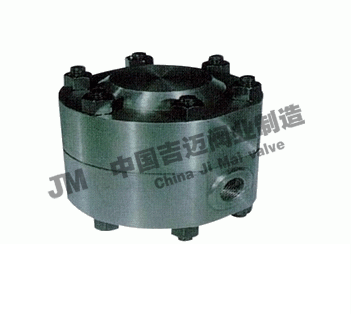

一、HR3高溫高壓圓盤式蒸汽疏水閥：

二、HR3高溫高壓圓盤式蒸汽疏水閥/疏水閥生產廠家主要技術參數：

三、HRF3、HRW3、HR3高溫高壓圓盤式蒸汽疏水閥技術圖片：

四、HRF3、HRW3、HR3高溫高壓圓盤式蒸汽疏水閥主要零部件材料：

HR3高溫高壓圓盤式蒸汽疏水閥/疏水閥生產廠家

五、HRF3、HRW3、HR3高溫高壓圓盤式蒸汽疏水閥主要外形連接尺寸：單位：mm

產品型號	公稱通徑DN	連接方式	使用壓力Mpa	最高允許溫度℃	外型尺寸				參考重量kg
產品型號	公稱通徑DN	連接方式	使用壓力Mpa	最高允許溫度℃	L	H1	H2	H3	參考重量kg
HR3	15-25	螺紋	0.6-6.5	475	150	92	45	160	10.5
HRW3	15-25	承插焊	0.6-6.5	475	150	92	45	160	10.5
HRF3	15-20 25	法蘭	0.6-6.5	475	230	92	45	160	10.5
HRF3	15-20 25	法蘭	0.6-6.5	475	240	92	45	160	10.5
HRF3	32-50	法蘭	0.6-6.5	475	270	130	40	160	19
HRF 150 CS49YH-160I	15	法蘭	1.0-15.0	550	400	122	58	230	45
	20				400	122	58	230	45
	25				400	122	58	230	45
	32				400	122	58	320	70
	40				400	122	58	320	70
	50				400	122	58	320	70
HRW 150 CS69H-160I	15	承插焊	1.0-15.0	550	220	122	58	230	37
	20				220	122	58	230	37
	25				220	122	58	230	37
	32				320	122	58	320	60
	40				320	122	58	320	60
	50				320	122	58	320	60

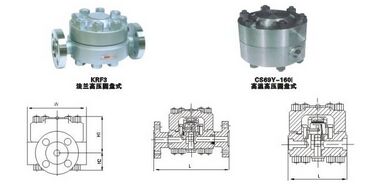

HRW3、HR3高溫高壓蒸汽疏水閥結構圖紙：

HRW3、HR3高溫高壓蒸汽疏水閥結構圖紙
