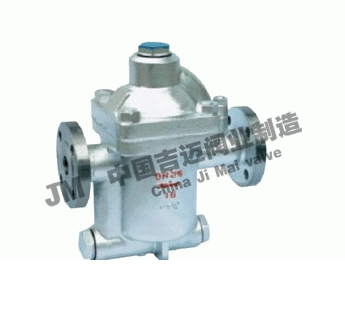

產品型號：CS45H
產品口徑：DN15-DN50
產品壓力：1.6mpa-4.0mpa
連接方式：法蘭
閥體材質：鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦CS45H鐘形浮子式倒吊桶疏水閥≧也是國內疏水閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：
CS45H鐘形浮子式倒吊桶蒸汽疏水閥用于蒸汽主管、分汽缸、熱交換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消毒器等。超小型、重量輕的ES5型最適用于空調機、洗滌機器、染聲機等。全不銹鋼的ESU5型專為食品工業、醫院用汽設備制造。

耐磨損的SCCV關閉方式：

　　 SCCV關閉系統是自動定心，自動關閉系統(Self　Closing　and　Cente-ring　Valve　System）的英文縮寫，下同。該關閉方式突破了傳統的設計，巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使閥芯在關閉過程中具有緩衡作用，減少了閥芯閥座間的磨損。

特點及性能：

對凝結水的發生量適應性強，即可間歇排放，又可連續排放。
2、無與倫比的SCCV關閉系統，獨特設計，具有補償杠桿機械產生的誤差，避免關閉時的鋼性碰撞，關閉十分可靠，壽命長久。
3、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
4、背壓率高。(90％)。
5、汽水分離可靠(水汽經U型通道從閥下部進入)，閥內始終處于水封狀態，有效阻止蒸汽泄漏。
6、敝口形的浮子抗水擊。吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖、空氣氣堵現象。(非凝結性的高溫空氣也可排除)。

主要外型及連接尺寸

產品型號 Produstion Type	公稱通徑DN(mm) Nominal Diameter	連接方式	使用壓力范圍（Mpa)	最高允許溫度℃ Max Vouchsafement Temperature	閥體材質 Material Of Body	外形尺寸
產品型號 Produstion Type	公稱通徑DN(mm) Nominal Diameter	連接方式	使用壓力范圍（Mpa)	最高允許溫度℃ Max Vouchsafement Temperature	閥體材質 Material Of Body	L	H1	H2	W
ES5 (CS15H-3.7.11.16)	15 20 25	內螺紋 ZG1/2"-1"	0.01-0.3?0.7?1.1?1.6	350	ZG1Cr18Ni9Ti	138	72	94	103
ESH5 (CS15H-3.7.11.16P)	15 20 25	內螺紋 ZG1/2"-1"	0.01-0.3?0.7?1.1?1.6?21	350	ZG1Cr18Ni9Ti	138	72	94	103
ESH5F (CS45H-3.7.11.16P)	15 20 25	法蘭 Flange	0.01-0.3?0.7?1.1?1.6?21	350	WCB	210	72	94	103
ES8B (CS15H-5.8.16)	15 20 25	內螺紋 ZG1/2"-1"	0.01-0.5?0.8?1.6	220	WCB	138	72	94	103
ES8N (CS15H-5.8.16	15 20 25	內螺紋 ZG1/2"-1"	0.01-0.5?0.8?1.6	220	WCB	138	72	94	103
ES8BF (CS45H-5.8.16)	15 20 25	法蘭 Flange	0.01-0.5?0.8?1.6	220	WCB	210	72	94	103
ES8NF (CS45H-5.8.16)	15 20 25	法蘭 Flange	0.01-0.5?0.8?1.6	220	WCB	210	72	94	103
ES10 (CS15H-8.8.16)	20-40	內螺紋 ZG1/2"-1"	0.01-0.8?1.2?1.6	220	WCB	200	93	132	142
ES10F (CS45H-8.12.16)	15-25 32-50	法蘭 Flange	0.01-0.8?1.2?1.6	220	WCB	270	93	132	142
ES12N (CS45H-16)	15-25 32-50	法蘭 Flange	0.01-1.6	200	WCB	280	93	132	142
