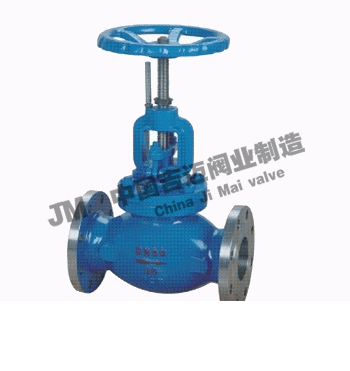

產品型號：TJ40H
產品口徑：DN15-DN600
產品壓力：1.6mpa-6.4mpa
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦手動流量調節閥TJ40H≧也是國內調節閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；洜I之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述:

手動流量調節閥TJ40H只適用于公稱壓力≤1.6MPa和≤2.5MPa和介質溫度t≤200℃和≤350℃的蒸汽或熱水管路上作為調節流量之用。按順時針旋轉手輪即可關閉手動調節閥，這時閥桿帶動閥瓣下降，直使兩錐形密封面接觸達到嚴密將管路關閉為止，本廠生產的手動調節閥適用于城市集中供熱或區域供熱的最佳節能產品，以調節流量為主。

性能特點

改善供熱供況，凡是采用手動調節閥的支線及熱力點都可以按著設計工況進行流量調節，達到良好的溫度工況，這種調節閥比閘閥、截止閥調節性能好，它具有近似直線調節性能。因此，各采暖建筑物的冷熱不均現象得到有力改善。

節省能源：熱力管網由于溫度壓力失調，造成某些分支流量過大，使一些建筑溫度過高，用戶不得不開窗戶，達到節省能源的目的。

改善網管水力的工況：手動調節閥能按照額定流量進行控制，將網管超量運行的流量降低，使原來的水工況惡化程度得到一定的改善。

主要零件材質

零件名稱	材料
閥體、閥蓋、填料壓蓋	灰鑄鐵、鑄鋼、不銹鋼、黃銅
閥桿、閥瓣、密封圈	不銹鋼
閥桿螺母	黃銅

主要外形尺寸

型號	尺寸（MM）
型號	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
T40H-10 T40H-10	L													622	698	787	914	978	978	1295
	H													914	914	968	968	1100	1440	1790
	H1													1074	1074	1168	1168	1350	1440	1790
	D0
T40H-16 T40H-16C TS40H-16 TS40H-16C TJ40H-25 TS40H-25	L	130	150	160	180	200	230	290	310	350	400	480	600
	H	160	160	182	192	250	264	380	413	466	540	623	687
	H1	172	172	195	210	273	290	426	468	530	613	698	777
	D0	65	65	80	80	120	120	200	200	240	260	360	400
TJ10H-10 TJ10H-16C TJ10H-25	L	90	100	120	140	170	200
	H	150	160	182	192	250	264
	H1	160	170	197	207	270	284
	D0	80	80	80	90	100	120

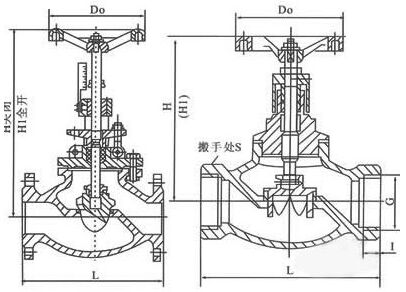

手動流量調節閥TJ40H結構圖紙：
