產品型號：J42B
產品口徑：DN10-DN300
產品壓力：2.5mpa-4.0mpa
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦法蘭角式氨用截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系.

產品概述：

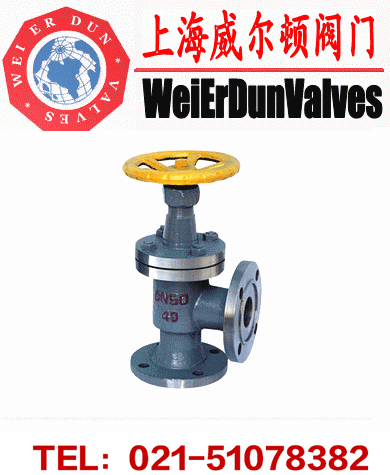

法蘭角式氨用截止閥J42B也叫截門，是使用最廣泛的一種閥門！它之所以廣受歡迎，是由于①開閉過程中密封面之間摩擦力小。②比較耐用。③開啟高度不大。④制造容易。⑤維修方便。⑥不僅適用于中低壓，也適用于高壓。【角式氨用截止閥】的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。

法蘭角式氨用截止閥J42B產品概述：

主要零件材料：

零件名稱	閥體、閥蓋	密封圈	填料	填料壓蓋	閥桿	墊片
J42B-25C	鑄鋼	巴氏合金	聚四氟乙　烯	碳鋼		聚四氟乙　烯
J42B-25P	灰鑄鐵			不銹鋼
J42F-25C	不銹鋼	聚四氟乙烯		碳鋼

性能規范：

公稱壓力 PN（MPA）	試驗壓力 PS（MPa）	適用介質	適用溫度（℃）
2.5	3.8	氨氣、氨液等 NH3	巴氏合金 -40℃ +150℃	四氟 -40℃ +200℃
4.0	6.4

主要尺寸及重量：

公稱通徑 DN（mm）	尺　　寸
公稱通徑 DN（mm）	L	D	D1	D2	D4	b	f	f1	Z-φd	關	開	D3
10	65	90	60	40	35	16	2	4	4-φ14	165	185	110
15	65	95	65	45	40	16	2	4	4-φ14	165	185	110
20	75	105	75	55	51	18	2	4	4-φ14	170	200	120
25	80	115	85	65	58	18	2	4	4-φ14	197	210	120
32	90	135	100	78	66	20	2	4	4-φ18	199	213	140
40	100	145	110	85	76	20	3	4	4-φ18	248	264	160
50	115	160	125	100	88	22	3	4	4-φ18	265	295	180
65	145	180	145	120	110	24	3	4	8-φ18	310	349	220
80	155	195	160	135	121	26	3	4	8-φ18	340	357	240
100	175	230	190	160	150	30	3	4.5	8-φ23	380	413	280
125	200	270	220	188	176	32	3	4.5	8-φ25	430	451	320
150	240	300	250	218	204	32	3	4.5	8-φ25	505	492	360
200	300	360	310	278	260	34	3	4.5	12-φ25	550	806	400
250	325	425	370	335	31	36	3	4.5	12-φ30	730	880	450
300	375	485	430	390	364	40	3	4.5	16-φ30	-	995	550
