上海吉邁閥門制造有限公司主要生產≦ZD(R)SW電動小流量調節閥≧也是國內調節閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規�；�(jīng)營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：

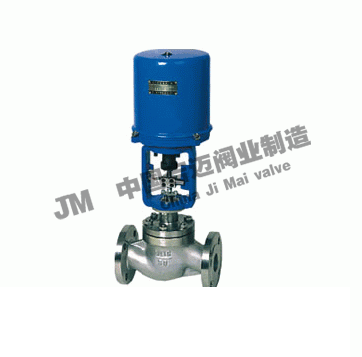

一、ZD(R)SW電動小流量調節閥由3810系列(PSL系列)電動執行器及小流量調節閥體組成，執行器內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制電動小流量調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電動小流量調節閥是專門針對小流量調節而開發的小口徑調節閥。
電動小流量調節閥具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。
電動小流量調節閥調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。
電動小流量調節閥適用于液體、蒸汽等 介質的主流量調節場合。
二、電動小流量調節閥 主要技術參數
1、閥體
|
閥體形式
|
直通鑄造、鍛造閥體
|
|
公稱通徑
|
DN8～25mm
|
|
閥座直徑
|
dn1.5～20mm
|
|
公稱壓力
|
PN 1.6、2.5、4.0、6.4、10.0、16.0 MPa
|
|
連接形式
|
焊接(SW BW)、螺紋(適用于1″以內)
|
|
閥蓋形式
|
標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
|
閥體材料
|
鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)
|
2、閥內件
|
閥芯形式
|
單座柱塞型閥芯
|
|
流量特性
|
線性、等百分比
|
|
閥芯材料
|
不銹鋼 (304、304L、316、316L)
|
3、執行器
|
執行器型號
|
3810L系列、PSL系列及進口執行器
|
|
主要技術參數
|
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
三、電動小流量調節閥 性能指標
|
項目
|
指標值
|
|
基本誤差%
|
配3810L±2.0； 配PSL±1.0
|
|
回差%
|
配381L ±2.0； 配PSL±1.0
|
|
死區%
|
1.0
|
|
始終點偏差%
|
電開
|
始點±2.5
|
終點±2.5
|
|
始點±2.5
|
終點±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×閥額定容量
|
|
可調范圍R
|
50：1
|
四、電動小流量調節閥 額定流量系數Kv、允許壓差
|
公稱通徑 DN
|
G3/8"、1/2"、G3/4"、G1"
|
|
閥座直徑 dN
|
1.5
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
額定流量系數KV
|
0.025
|
0.08
|
0.12
|
0.20
|
0.32
|
0.50
|
0.80
|
1.00
|
1.40
|
1.55
|
1.85
|
|
額定行程
|
8
|
10
|
12
|
|
允許壓差(MPa)
|
≤公稱壓力
|
五、電動小流量調節閥 主要外形圖
|
公稱通徑DN
|
閥座直徑dn
|
L
|
H
|
H1 (3810)
|
H1 (PSL)
|
D
|
R
|
|
G3/8“
|
1.5～12
|
110
|
30
|
473
|
537
|
177
|
225
|
|
G1/2“
|
1.5～12
|
110
|
30
|
473
|
537
|
177
|
225
|
|
G3/4“
|
1.5～12
|
110
|
30
|
473
|
537
|
177
|
225
|
|
G1“
|
1.5～12
|
110
|
30
|
473
|
537
|
177
|
225
|
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
