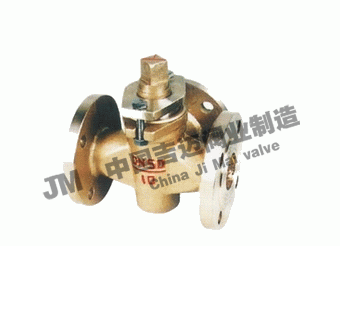

產品型號：X44W
產品口徑：DN25-DN300
產品壓力：1.0mpa-1.6mpa
連接方式：法蘭
閥體材質：全銅
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦X44W-1.0T型三通全銅旋塞閥≧也是國內旋塞閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

三通全銅旋塞閥產品概述：
X44W-1.0T型三通全銅旋塞閥的啟閉件是一個有孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。主要供開啟和關閉管道和設備介質之用。該閥主要優點：適用于經常操作，啟閉迅速、輕便。流體阻力小。結構簡單，相對體積小，重量輕，便于維修。密封性能好，不受安裝方向的限制，介質的流向可任意。無振動，噪聲小。

X44W三通全銅旋塞閥產品說明

主要性能參數

型號	公稱壓力 PN（MPa）	試驗壓力PN（MPa）		適用介質	工作溫度（℃）
		殼體	密封
X44W-1.0T	1.0	1.5	1.1	水、蒸氣、油品	≤100

主要零件材料

零件名稱	閥體	塞子	填料壓蓋	填料
X44W-1.0T	鑄銅	鑄銅	鑄銅	油浸石棉盤根

主要外形尺寸

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	尺寸
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	D	D1	D2	z-φd	□s	h	H
1.0	25	145	115	85	56	4?φ14	17	38	133
	32	170	135	100	78	4?φ18	18	45	152
	40	180	145	110	85	4?φ18	24	55	212
	50	200	160	125	100	4?φ18	28	74	260
	65	220	180	145	120	4?φ18	32	82	295
	80	250	195	160	135	4?φ18	40	95	327
	100	300	215	180	155	8?φ23	45	135	425
	125	350	245	210	185	8?φ23	54	154	482
	150	400	280	240	210	8?φ23	62	172	512
	200	450	335	295	265	8?φ23	75	195	605
	250	530	390	350	320	8?φ23	85	230	660
	300	580	440	400	368	8?φ23	100	263	760

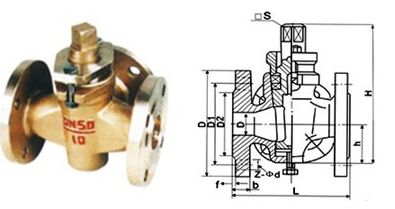

X44W-1.0T型三通全銅旋塞閥圖紙：

X44W-1.0T型三通全銅旋塞閥圖紙
