產品型號：J41B
產品口徑：DN10-DN300
產品壓力：1.6mpa-4.0mpa
連接方式：法蘭
閥體材質：鑄鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦J41B法蘭氨用截止閥≧也是國內截止閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

產品概述：

J41B氨用截止閥J41B-25C又名（氨閥）；采用彈性成型聚四氟乙烯為填料，填料密封性能隨介質壓力上升而增強，并具備倒密封功能，適用于中低壓氣體輸送管路。產品經常要用到氧氣、氮氣、氫氣、氬氣等氣體。這些氣體一般都是貯存在專用的高壓氣體中。使用時通過氨用截止閥使氣體壓力降至實驗所需范圍，再經過其它控制閥門細調，使氣體輸入使用系統。最常用的減壓閥為氨用截止閥，簡稱氨用閥。

特點用途:

1、中通法蘭為方形結構，閥桿采用間桿連接。
2、閥體密封面部位采用球凸狀，與閥腳以線吻合密封。
3、密封面采用巴氏合金，密封性能好，使用壽命長
主要性能規范:
適用溫度： -10℃-150℃;
適用介質：液、氣、氨、氮、氫等。

J41B 法蘭氨用截止閥試驗壓力:

公稱壓力 PN(MPa)	試驗壓力 (MPa)
公稱壓力 PN(MPa)	殼體強度試驗	密封試驗
1.6	2.4	1.76
2.5	3.75	2.75

J41B 法蘭氨用截止閥主要零件材料:

產品類型	零件名稱
產品類型	閥體、閥蓋	閥桿	填料	密封面	墊片	緊固件
J41B-16/25C	鑄鋼	碳鋼	聚四氟乙烯	巴氐合金	石棉橡膠板	優質碳鋼
J41B-16/25Q	球墨鑄鐵	碳鋼	聚四氟乙烯	巴氏合金	石棉橡膠板	優質碳鋼
J41B-16/25K	可鍛鑄鐵	碳鋼	聚四氟乙烯	巴氏合金	石棉橡膠板	優質碳鋼

J41B 法蘭氨用截止閥主要尺寸表:

公稱通徑 DN(mm)	主要外形尺寸及連接尺寸
公稱通徑 DN(mm)	L	D	D1	D2	D6	b	f	f2	z-d	H	DO
J41B-16C J41B-16Q J41B-16K
10	130	90	60	40	35	14	2	4	4-14	196	120
15	130	95	65	45	40	14	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	140
25	160	115	85	65	58	16	2	4	4-14	204	160
32	180	135	100	78	66	18	2	4	4-18	208	160
40	200	145	110	85	76	18	3	4	4-18	248	200
50	230	160	125	100	88	20	3	4	4-18	248	200
65	290	180	145	125	110	22	3	4	4-18	321	240
80	310	195	160	135	121	24	3	4	8-18	325	240
100	350	215	180	155	150	24	3	4.5	8-18	371	280
125	400	245	210	185	176	26	3	4.5	8-18	400	320
150	480	280	240	210	204	26	3	4.5	8-23	432	320
200	600	335	295	265	260	30	3	4.5	12-23	654	400
250	650	405	335	320	313	32	3	4.5	12-25	745	500
300	700	460	410	375	364	34	3	4.5	12-25	852	600
J41B-25C J41B-25Q J41B-25K
10	130	90	60	40	35	16	2	4	4-14	196	120
15	130	95	65	45	40	16	2	4	4-14	196	120
20	150	105	75	55	51	16	2	4	4-14	196	120
25	160	115	85	65	58	18	2	d	4-14	201	120
32	180	135	100	78	66

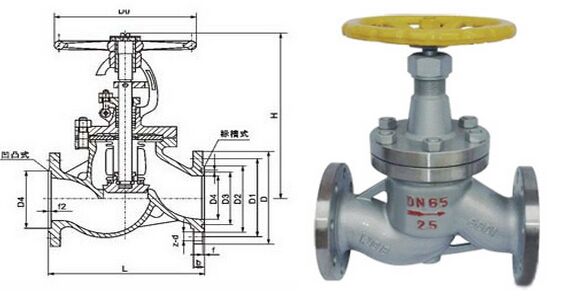

J41B法蘭氨用截止閥結構圖紙：

J41B法蘭氨用截止閥結構圖紙
