產品型號：H41F46
產品口徑：DN15-DN400
產品壓力：1.0mpa-2.5mpa
連接方式：法蘭
閥體材質：鑄鋼，不銹鋼
聯系 Q Q：2487747836
聯系傳真：021-51079323
聯系電話：021-51078382
公司Email：jmvalves@126.com
公司名稱：上海吉邁閥門制造有限公司
公司賬號：03403300040016116
開戶銀行：中國農業銀行上海都市路分理處
服務承諾：以客戶為根本，我公司盡己所能滿足客戶的要求，做好售后服務。產品質量嚴格把關，在質保期（12個月）內，實行“三包”服務（包退、包換、包修）

產品說明

服務承諾

訂貨流程

上海吉邁閥門制造有限公司主要生產≦H41F46升降式襯氟止回閥≧也是國內止回閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。

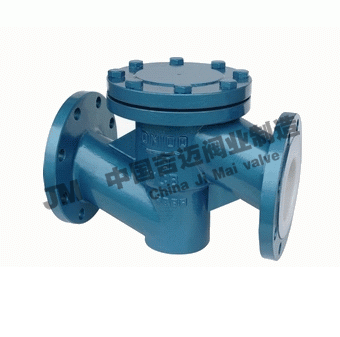

H41F46升降式襯氟止回閥產品概述

1、旋啟式止回閥
主要型號有：全襯里H44F46與H74F46單瓣旋啟式系列和H76F46型雙瓣旋啟式系列，它們的結構形式為：閥瓣都是圍繞閥座外的（銷）軸、鑲嵌在閥體與閥蓋之間形成的特殊凹槽內、啟閉靈活，密封可靠，另外，H72F46和H76F46型止回閥的特點是：除了閥體，閥瓣外，復位彈簧也全部包襯了耐腐蝕的氟塑料，設計合理的彈簧，使閥瓣在低壓區內也能產生足夠的密封比壓，保證閥門在低壓力區密封的可靠性。
2、升降立式止回閥
主要型號有全襯里H40F46型，H42F46和H72F46升降立式止回閥，其中H40F46是一種新型結構，閥瓣為半球型，它們共同特點是襯氟閥瓣沿閥體通路軸線做升降運動。
3、升降式止回閥
主要型號有：全襯里H41F46直通升降式止回閥，其結構特點是：襯氟閥瓣垂直于閥體進、出口軸線作升降運動。
設計規范：遵循GB 13932/GB122235/GB12236/JB/T8937/APl594標準

升降式襯氟止回閥主要零部件材料

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	襯里/閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
3	緊固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
4	螺母	45		0Cr18Ni9		0Cr18Ni9

升降式襯氟止回閥主要外型和連接尺寸

公稱通徑		標準值							參考值
DN （mm）	NPS （inch）	L	D	D1	D2	f	b	Z-Φd	Do	H	WT(Kg)
DN （mm）	NPS （inch）	PN0.6Pa
15	1/2	130	80	55	40	2	12	4-Φ12	105	55	4
20	3/4	150	90	65	50	2	14	4-Φ12	115	58	5
25	1	160	100	75	60	2	14	4-Φ12	128	60	6
32	11/4	180	120	90	70	2	16	4-Φ14	145	75	7
40	11/2	200	130	100	80	3	16	4-Φ14	160	82	8
50	2	230	140	110	90	3	16	4-Φ14	178	95	10
65	21/2	290	160	130	110	3	16	4-Φ14	205	105	20
80	3	310	185	150	125	3	18	4-Φ18	230	120	25
100	4	350	205	170	145	3	18	4-Φ18	255	135	30
125	5	400	235	200	175	3	20	8-Φ18	305	158	50
150	6	480	260	225	200	3	20	8-Φ18	345	180	65
200	8	495	315	280	255	3	22	8-Φ18	415	215	137
250	10	622	370	335	310	3	24	12-Φ18	490	240	150
300	12	698	435	395	362	4	24	12-Φ23	540	265	185
350	14	787	485	445	412	4	26	12-Φ23	585	300	215
400	16	914	535	495	462	4	28	16-Φ23	635	360	244
450	18	978	590	550	518	4	28	16-Φ23	680	385	276
500	20	978	640	600	568	4	30	16-Φ23	740	415	315

公稱通徑		標準值							參考值
DN（mm）	NPS （inch）	L	D	D1	D2	f	b	Z-Φd	B	H	WT(Kg)
DN（mm）	NPS （inch）	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-Φ14	105	55	5
20	3/4	150	105	75	55	2	16	4-Φ14	115	58	7
25	1	160	115	85	65	2	16	4-Φ14	128	60	9
32	11/4	180	135	100	78	2	18	4-Φ18	145	75	11
40	11/2	200	145	110	85	3	18	4-Φ18	160	82	13.5
50	2	230	160	125	100	3	20	4-Φ18	178	95	18
65	21/2	290	180	145	120	3	20	4-Φ18	205	105	22
80	3	310	195	160	135	3	22	4-Φ18	230	120	28
100	4	350	215	180	155	3	22	8-Φ18	255	135	34
125	5	400	245	210	185	3	24	8-Φ18	305	158	58
150	6	480	280	240	210	3	24	8-Φ23	345	180	72
200	8	495	335	295	265	3	26	8-Φ23	415	215	150
250	10	622	390	350	320	3	28	12-Φ23	490	240	165
300	12	698	440	400	368	4	28	12-Φ23	540	265	190
350	14	787	500	460	428	4	30	16-Φ23	585	300	225
400	16	914	565	515	482	4	32	16-Φ25	635	360	254
450	18	978	615	565	532	4	32	20-Φ25	680	385	285
500	20	978	670	620	585	4	34	20-Φ25	740	415	333
PN1.6MPa
15	1/2	130	95	65	45	2		14	110	55	6
20	3/4	150	105	75	55	2		16	120	58	7.8
25	1	160	115	85	65	2		16	135	60	10
32	11/4	180	135	100	78	2		18	150	75	12.5
40	11/2	200	145	110	85	3		18	165	82	14.5
50	2	230	160	125	100	3		20	185	95	19.5
65	21/2	290	180	145	120	3		20	210	105	25.5
80	3	310	195	160	135	3		22	235	120	30
100	4	350	215	180	155	3		24	260	135	36
125	5	400	245	210	185	3		26	310	158	62
150	6	480	280	240	210	3		28	350	180	78
200	8	495	335	295	265	3		30	420	215	156
250	10	622	405	355	320	3		32	505	240	172
300	12	698	460	410	375	4		34	560	265	240
350	14	787	520	470	435	4		38	605	300	208
400	16	914	580	525	485	4		40	650	350	265
