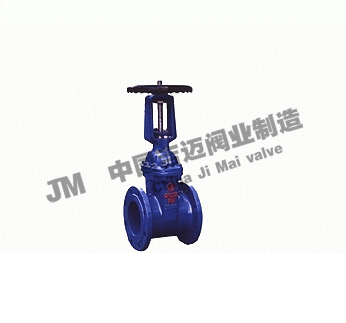

明桿彈性座封閘閥

上海吉邁閥門制造有限公司主要生產≦明桿彈性座封閘閥≧也是國內閘閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系

產品概述：

明桿彈性座封閘閥，除具有彈性座封閘閥的優點之外,并可以較直觀閥門開度,啟閉迅速可靠,故常應用消防及工業系統.一般安裝于距地面較高位置.

技術參數

公稱壓力：1.0Mpa、2.5Mpa
公稱通徑：50-400mm
試驗標準：GB13927　AP1598
法蘭標準：GB/T 17241.6 GB9113
工作溫度：0-80℃

主要零件材料

序　號	名　稱	材　料
1	手　輪	可鍛鑄鐵
2	閥桿螺母	銅合金
3	支　架	灰鑄鐵、球墨鑄鐵、鑄鋼
4	壓　蓋	球墨鑄鐵、鑄鋼
5	密封圈	丁腈橡膠、三元乙丙
6	閥　桿	不銹鋼
7	中口墊	丁腈橡膠、三元乙丙
8	閘　板	球墨鑄鐵＋三元乙丙或丁腈橡膠
9	閥　體	灰鑄鐵、球墨鑄鐵、鑄鋼

主要連接外型尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	178	190	203	229	254	267	292	330	356	381	406
Hmin（全開）	322	332	350	420	581	581	736	882	1009	1300	1380
Hmax(全開)	374	398	429	524	721	736	942	1013	1117	1655	1805

明桿彈性座封閘閥結構圖紙：
