產品概述：

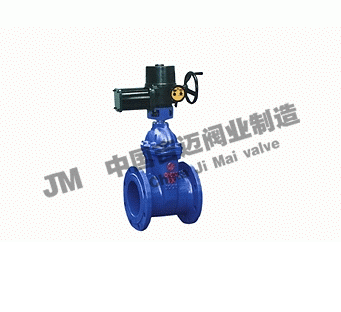

Z945X-10型鑄鐵電動暗桿軟密封閘閥：電動、法蘭連接、暗桿楔式剛性單閘板，閥座密封面材料為丁腈橡膠，公稱壓力 PN10，閥體材料為灰鑄鐵的閘閥。
產品性能參數
Z945X-10型鑄鐵電動暗桿軟密封閘閥主要性能參數
|
型號
|
PN
|
工作壓力/MPa
|
適用溫度/℃
|
適用介質
|
|
Z945X-10
|
10
|
1.0
|
≤80
|
水
|
產品零部件材料
Z945X-10型鑄鐵電動暗桿軟密封閘閥零部件材料
|
型號
|
材料
|
|
閥體、閥蓋
|
閥桿
|
襯膠閘板
|
填料
|
|
Z945X-10
|
灰鑄鐵
|
鉻鎳不銹鋼
|
球墨鑄鐵（丁腈橡膠）
|
丁腈橡膠
|
返回頁首
產品外形及結構尺寸
Z945X-10 型鑄鐵電動暗桿軟密封閘閥主要外形及結構尺寸
|
DN
|
L
|
D
|
D0
|
D1
|
b
|
f
|
z×Φd
|
|
50
|
178
|
165
|
125
|
99
|
20
|
3
|
4×Φ19
|
|
65
|
190
|
185
|
145
|
118
|
20
|
3
|
4×Φ19
|
|
80
|
203
|
200
|
160
|
132
|
22
|
3
|
8×Φ19
|
|
100
|
229
|
220
|
180
|
156
|
24
|
3
|
8×Φ19
|
|
125
|
254
|
250
|
210
|
184
|
26
|
3
|
8×Φ19
|
|
150
|
267
|
285
|
240
|
211
|
26
|
3
|
8×Φ23
|
|
200
|
229
|
340
|
295
|
266
|
26
|
3
|
8×Φ23
|
|
250
|
330
|
395
|
350
|
319
|
28
|
3
|
12×Φ23
|
|
300
|
356
|
445
|
400
|
370
|
28
|
4
|
12×Φ23
|
|
350
|
381
|
505
|
460
|
429
|
30
|
4
|
16×Φ23
|
|
400
|
406
|
565
|
515
|
480
|
32
|
4
|
16×Φ28
|
|
450
|
432
|
615
|
565
|
530
|
32
|
4
|
20×Φ28
|
|
500
|
457
|
670
|
620
|
582
|
34
|
4
|
20×Φ28
|
|
600
|
508
|
780
|
725
|
682
|
36
|
5
|
20×Φ31
|

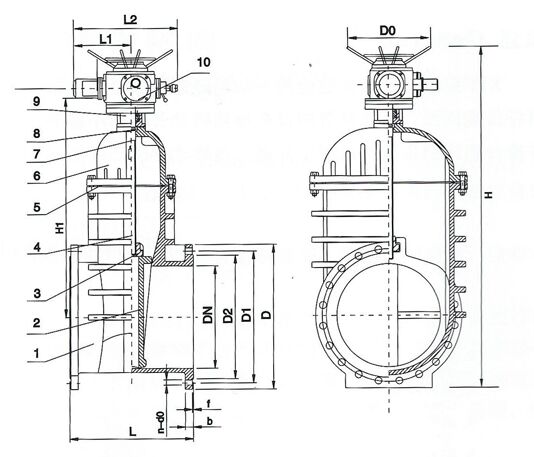

Z945X-10型電動暗桿軟密封閘閥結構圖紙：
